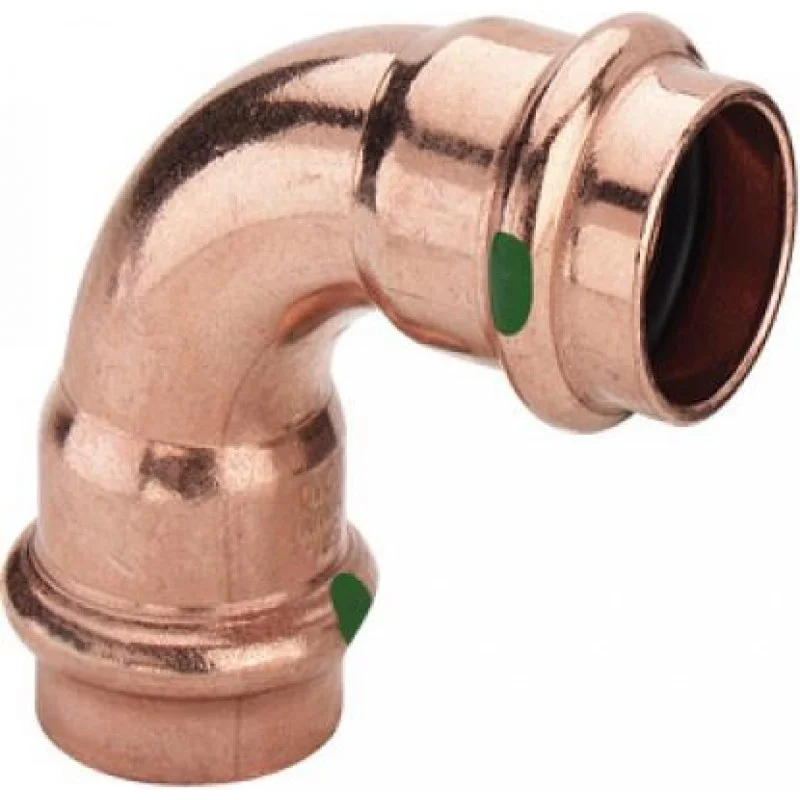

VIEGA lisovací fitinky s CS-Contur

CU oblouk model 2416

vnější průměr trubky 12 mm

oblouk 90°

Systém lisovacích tvarovek s měděnými trubkami

Vhodný pro instalace pitné vody, pokud je hodnota pH ? 7,4

nebo při hodnotách pH mezi 7,0 a 7,4 je hodnota TOC ? 1,5 mg/l.

Trubky

Měděné trubky podle DIN EN 1057

Spojky

• Lisovací tvarovky 12 až 64 mmměď

• Lisovací tvarovky 76,1 až 108,0 mmčervený bronz

• Závitové tvarovky a zvláštní spojkyčervený bronz

Těsnicí prvek

EPDM – černý (etylen- propylen- dien- kaučuk)

Velikosti [mm]

• Profipress12 /15 /18 /22 /28 /35 /42 /54

• Profipress XL64,0 / 76,1 / 88,9 / 108,0

Všechny velikosti s SC-Contur, která při naplňování zařízení

zřetelně zviditelní omylem neslisovaná spojení.

Všeobecné provozní podmínky

• Provozní tlakpmax? 16 bar

• Provozní teplota Tmax? 110 °C

Označení

Zelený bod na drážce lisovací tvarovky

Další aplikace

• Topná zařízení

• Instalace protipožárních trysek a hasicí vody

• Stlačený vzduch

• Inertní plyny

• Zařízení na využití dešťové vody

• Solární zařízení (ploché kolektory)

• Rozvody chladicí vody

• Zařízení s dálkovým zásobováním tepla*

• Nízkotlaká parní zařízení*

*Ve spojení s těsnicím prvkem z FKM ViegaIlustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
