Description

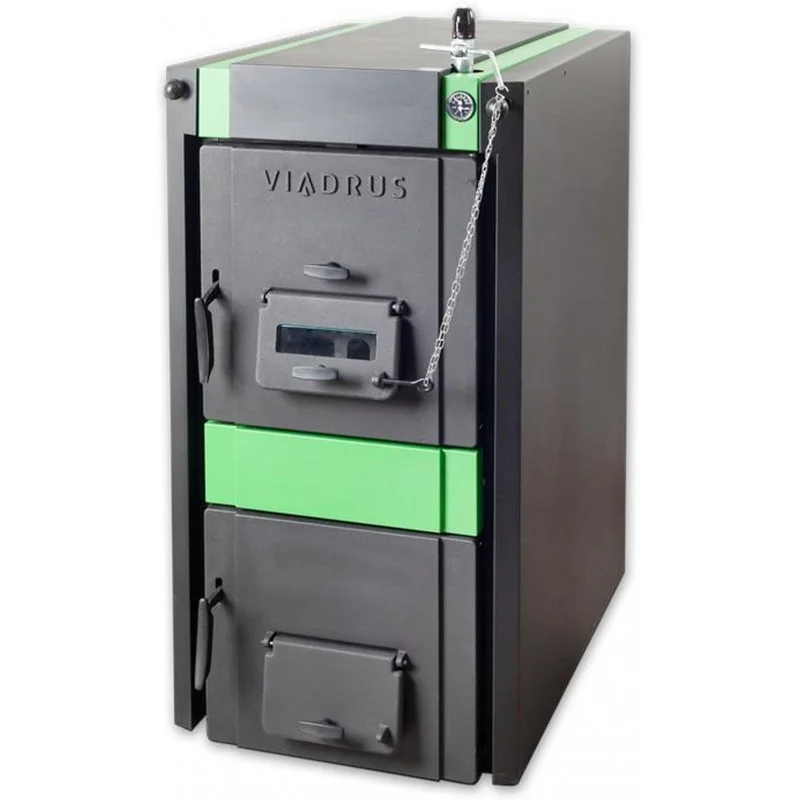

VIADRUS HERCULES U32 5 čl. litinový zplyňovací kotel

Kotel Hercules U32 je litinový zplyňovací kotel s ručním přikládáním, řadí se do skupiny kotlů na tuhá paliva. Tento kotel Hercules U32 je určený k ekologickému spalování kusového dřeva a uhlí.

Konstrukční provedení spalovací komory umožňuje spalování paliva přirozeným odtahem spalin bez podpory ventilátoru.

V teplovodních systémech s přirozenou cirkulací topného média je možno kotel provozovat bez oběhového čerpadla.

Palivo: černé uhlí, hnědé uhlí, dřevo

Přednosti:

– splňuje nejpřísnější normy dle ČSN EN 303-5

– účinnost až 89%

– vysoká životnost českého litinového výměniku

– vodou chlazené pevné rošty

– nízké nároky na komínový tah (cca 20 Pa)

– možnost samotížného provozu

– jednoduchá obsluha a údržba

– závitové příruby pro snadnou montáž

– nízká teplota spalin (cca 130 – 160 °C)

– provoz nezávislý na elektrické energii (bez nuceného odtahu spalin a bez oběhového čerpadla)

Rozměry a technické parametry kotle

– Objem spalovací komory: 51 dm3

– Obsah vody: 52,5 l

– Hmotnost: 472 kg

– Hloubka spalovací komory: 480 mm

– Průměr kouřového hrdla průměr D: 156 mm

– Rozměry kotle: – výška (vč. podstavce) x šířka (vč. podstavce): 1221×600 mm

– Rozměry kotle: – hloubka L: 831 mm

– Rozměry plnícího otvoru: 310×236 mm

– Maximální provozní přetlak vody: 400 (4) kPa (bar)

– Minimální provozní přetlak vody: 50 (0,5) kPa (bar)

– Zkušební přetlak vody: 800 (8) kPa (bar)

– Minimální teplota vstupní vody: 60 °C

– Doporučená provozní teplota topné vody: 60 – 80 °C

– Hladina hluku: < 65 dB

– Přípojky kotle: – topná voda: 2″

– Přípojky kotle: – vratná voda: 2″

– Teplota chladicí vody pro zařízení pro odvádění přebytečného tepla: 5 – 20 °C

– Přetlak chladicí vody pro zařízení pro odvádění přebytečného tepla: 200 – 600 (2 -6) kPa (bar)

Technické parametry HERCULES U32 D – palivo dřevo

– vlhkost paliva max. 20 % výhřevnost: 14 – 18 MJ. kg-1

– Třída kotle dle EN 303 – 5: 3

– Jmenovitý výkon: 20 kW

– Spotřeba paliva: 5,1 kg/h

– Max. hmotnost paliva v plnící komoře: 12 kg

– Doba hoření při jmenovitém výkonu: 2 hod

– Teplota spalin při jmenovitém výkonu: 120 – 160 °C

– Hmotnostní průtok spalin při jmenovitém výkonu: 17,52 g/sec

– Komínový tah: 0,2 mbar

– Účinnost: 86,5 %

Technické parametry HERCULES U32 B – palivo hnědé uhlí

– zrnitost 20 – 40 mm, vlhkost paliva max. 15 %

– výhřevnost: 14 – 20 MJ.kg-1

– Třída kotle dle EN 303 – 5: 4

– Jmenovitý výkon: 18 kW

– Spotřeba paliva: 3,7 kg/h

– Max. hmotnost paliva v plnící komoře: 16 kg

– Doba hoření při jmenovitém výkonu: 4 hod

– Teplota spalin při jmenovitém výkonu: 120 – 160 °C

– Hmotnostní průtok spalin při jmenovitém výkonu: 0,0156 g/sec

– Komínový tah: 0,25 mbar

– Účinnost: 82,6 %

Technické parametry HERCULES U32 – palivo černé uhlí

– zrnitost 20 – 40 mm, vlhkost paliva max. 15 %

– výhřevnost: 26 – 29 MJ.kg-1

– Třída kotle dle EN 303 – 5: 5

– Jmenovitý výkon: 18 kW

– Spotřeba paliva: 3 kg/h

– Max. hmotnost paliva v plnící komoře: 16 kg

– Doba hoření při jmenovitém výkonu: 4 hod

– Teplota spalin při jmenovitém výkonu: 120 – 160 °C

– Hmotnostní průtok spalin při jmenovitém výkonu: 0,0196 g/sec

– Komínový tah: 0,25 mbar

– Účinnost: 88,5 %

Doporučené rozměry dřevěných špalků

– Průměr špalků: průměr 40 až 120 mm

– Délka špalků: 280 – 300 mm

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
