Description

Kotle jsou vyráběny se standartní vstupní a výstupní přírubou typu „Slokov“ (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOVza kotel nový. Protipříruby jsou vyráběny s vývodem DN65.

Vstupní a výstupní příruba na kotli mají stejný tvar a stejnou polohu jako příruby u kotlů SL27, SL27-3, SL33, SL33-3, SL27-4 a SL33-4 (kotle na uhlí od firmy SLOKOV). To zaručuje snadnou výměnu staršího kotle zmíněného typu za tento nový kotel. Je však třeba počítat s větší šířkou kotle a s větší násypnou šachtou u SL33E (kotel potřebuje více místa do boku a dopředu u SL33E).

Kotel splňuje 4. třídu dle ČSN EN 303-5 a EKODESIGN dle 2015/1189

Parametry:

– třída kotle dle ČSN EN 303-5: 4

– třída energetické účinnosti: C

– ekodesign: splňuje

– jmenov. výkon (hnědé uhlí-ořech 1): 20 kW

– účinnost kotle: 86,5 %

– objem palivové šachty a topeniště: 52 l

– rozměr plnícího otvoru: 195×320 mm

– hmotnost kotle: 238 kg

– průměr odtahového hrdla: 160 mm

– vstup a výstup vody: 65 DN

– nejvyšší pracovní přetlak: 2 bar

– předepsaný tah komína: 19 Pa

– max. provozní teplota: 90 °C

– min. teplota vratné vody: 65 °C

– doba hoření při jmen. výkonu: 4 hod.

* lze objednat i s protipřírubou G6/4″, popř.G2 vnitřní závit

* kotel má stejné připojovací rozměry jako kotel SL27, SL33, SL27-3, SL33-3, SL27-4 a SL33-4

Konstrukce kotle

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou.

Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem, který je součástí ceny kotle. Vstup a výstup topné vody je opatřen přírubami DN 65. Kouřovod je v ose kotle na zadní straně. Zatápěcí klapka se ovládá z boku kotle. Sazové otvory pro čištění kotle jsou na kotli umístěny z obou stran.

Použití kotle, palivo

Ocelový teplovodní kotel VARIANT SL E je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 20-33 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.

Předepsané palivo pro kotle VARIANT SL20E, SL27E, SL33E je dle ČSN EN 303-5–b hnědé uhlí, zrnění 20-40 mm, ořech 1, o minimální výhřevnosti 19,1 MJ/kg.

Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.

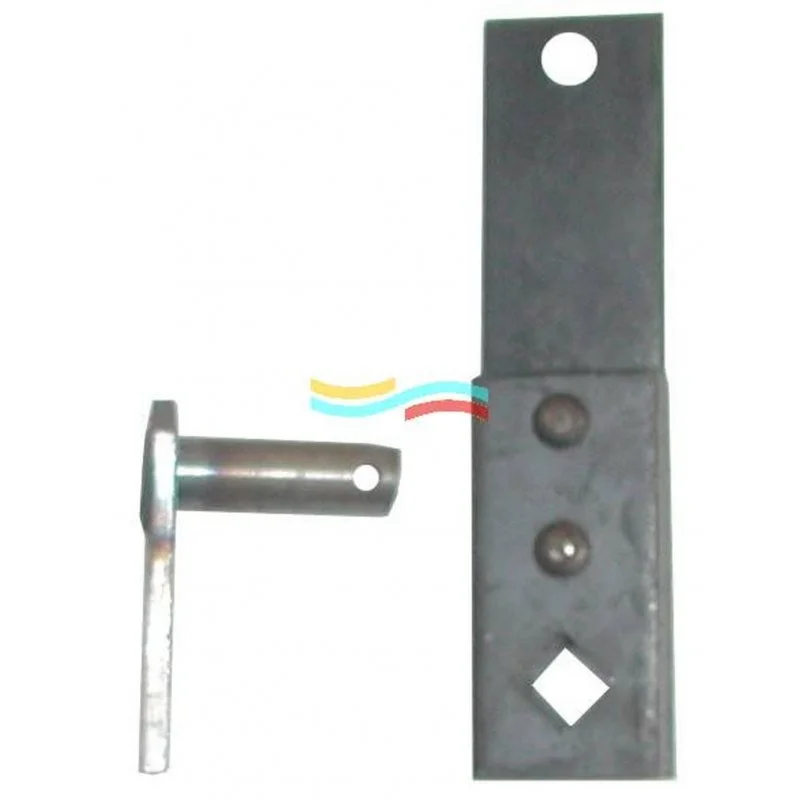

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
