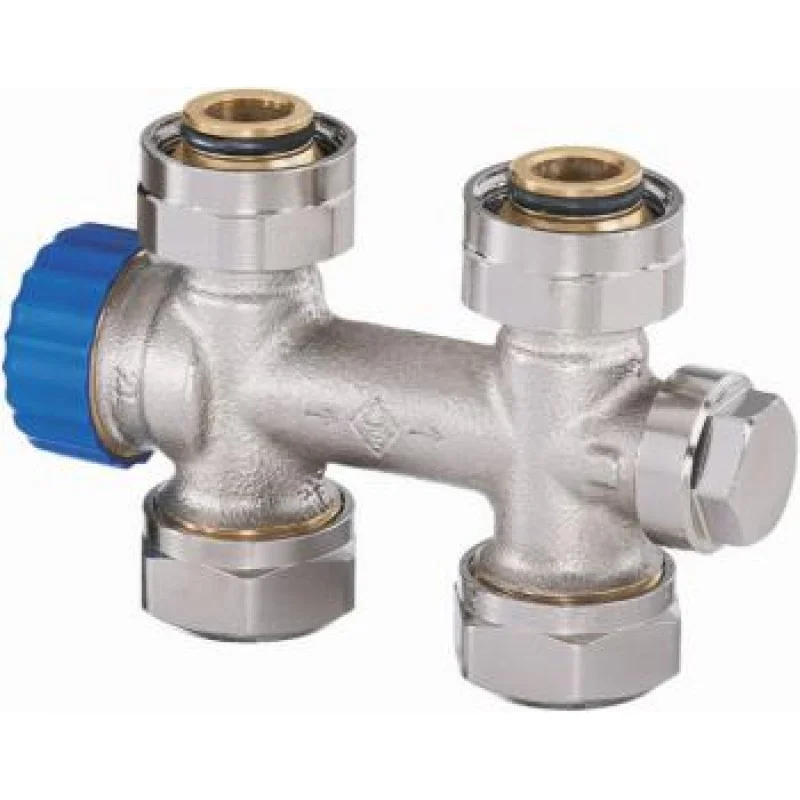

Korado připojovací armatura HM rohová chrom Z-D026

ARMATURA HM je speciálně vyvinuta pro připojení deskových otopných těles RADIK MM tj. otopného tělesa bez ventilu se spodním připojením s roztečí 50 mm. S výhodou ji lze také použít pro všechna další otopná tělesa KORAlUX a KORATHERM se stejným způsobem připojení na otopnou soustavu. Jedná se o integrovanou armaturu tj. v těle armatury je integrován ventil a regulační uzavírací šroubení a lze tedy odpojit otopné těleso od otopné soustavy bez přerušení provozu. Armatura umožňuje přednastavení průtoku otopným tělesem, jeho uzavření na vstupu i výstupu a díky termostatické hlavici regulaci tepelného výkonu otopného tělesa v závislosti na

teplotě ve vytápěné místnosti. Stupeň přednastavení je dán počtem otáček kuželky regulačního šroubení z polohy „uzavřeno“. Přednastavení regulačního stupně je reprodukovatelné tj. při uzavření průtoku a následném otevření nedojde ke změně v nastavení regulačního stupně.

Technické údaje:

• připojovací závit M 30 x 1,5

• rozsah hodnoty nastavení 6°C až 28°C

• možnost blokace nebo omezení rozsahu nastavení požadovaných hodnot

• provedení: chrom

Součástí dodávky připojovací ARMATURy HM je:

• integrovaná armatura v přímém nebo rohovém provedení

• termostatická hlavice v barvě bílá nebo odstín „chrom“

• 2 ks redukce G 1/2 na G 3/4 s těsnícím „O“ kroužkem

• 2 ks plochého těsnění z EPDM pryže

Krytka armatury není součástí – viz související zboží.

• montážní návod a návod na obsluhu na zvláštní požadavek je možno dodat:

• univerzální krytku armatury v barvě bílá

• univerzální krytku armatury v odstínu „chrom“

Způsob připojení:

Připojení na otopnou soustavu je vnějším závitem G 3/4 a lze využít svěrná spojení pro měděné, plastové, přesné ocelové nebo vícevrstvé trubky. Připojení armatury k otopnému tělesu je pomocí samotěsnícídvojité vsuvky (redukce) G 1/2 na G 3/4, která je součástí

dodávky. Ventil armatury je opatřen vnějším připojovacím závitem M 30 x 1,5 pro montážtermostatické hlavice, která je součástí dodávky připojovací ARMATURy HM. ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
